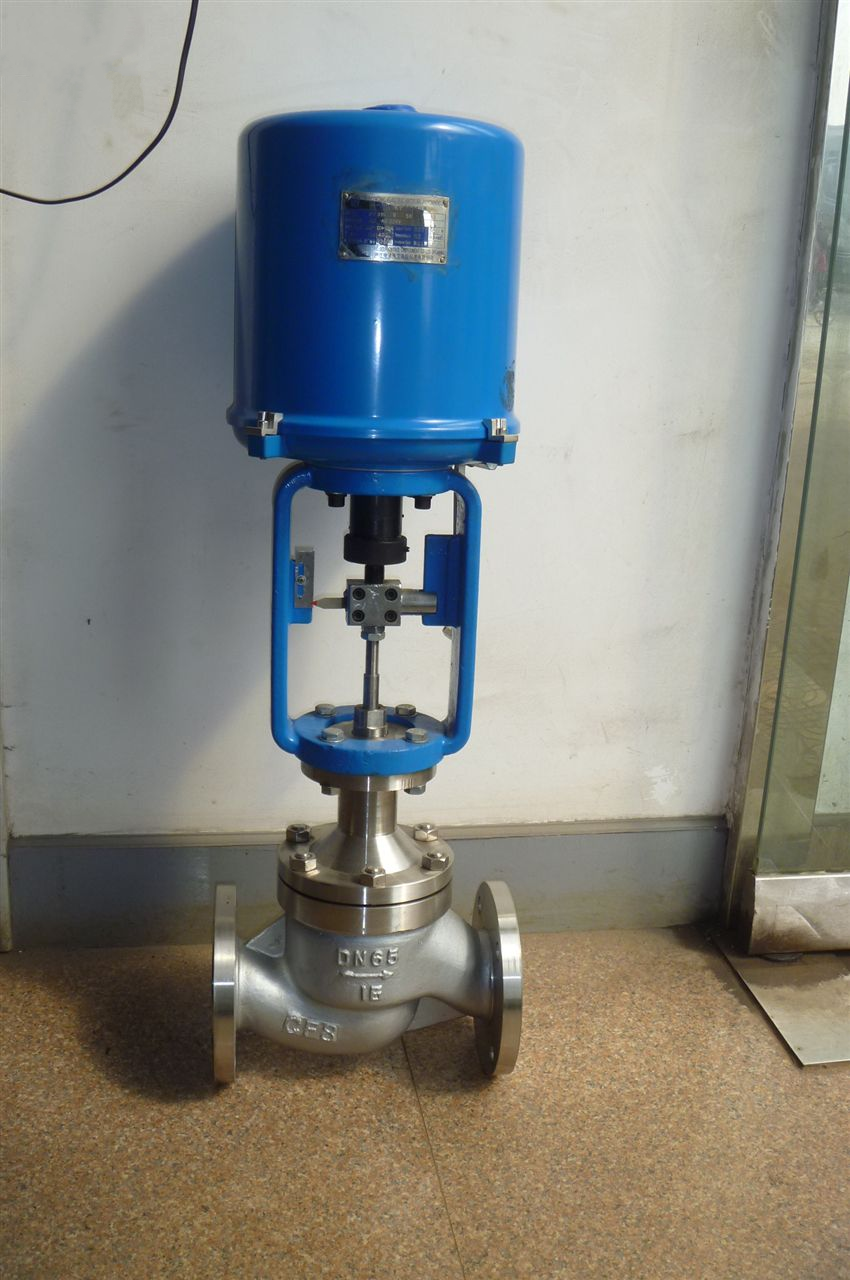

ZBDP、ZBDM型电子式电动单座调节阀和电子式电动套筒调节阀接受调节仪表传来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。电子式电动单座调节阀和电子式电动套筒调节阀广泛用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。该阀公称通径由20至300mm,公称压力有1.6~6.4Mpa,接受信号为0-10mA,DC,4~20mA.DC ,使用温度范围-40℃-350℃。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合:电动套筒调节阀适用于压差较大且泄漏量较大的场合。
阀体、阀盖WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯1Cr18Ni9Ti、司钛莱合金堆焊
填料聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套2Cr13
垫片橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
公称压力1.6、 4.0、 6.4
固有流量特性直线、等百分比
固有可调比R50:1
允许泄漏量
单座: 硬密封:Ⅳ级、 软密封Ⅵ
套筒: 硬密封:Ⅳ级、 软密封V
工作温度 t(℃)-20~220、 -40~250、 -40~450、 -60~450
信号范围 (DC)0~10mA、 4~20mA、1~5V、 0~10V
电源电压220V、 50HZ
作用方式电开式、 电关式
信号故障时阀状态全开、 全关、保位
城建、化工、冶金、石油、制药、食品、饮料、环保
电子式电动单座、套筒调节阀 详细技术参数
公称通径DN(mm) (阀座直径dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
(10) | (12) | (15) | (20) | |||||||||||||||
额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
额定行程 | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||
公称压力 | 1.6、 4.0、 6.4 | |||||||||||||||||
固有流量特性 | 直线、等百分比 | |||||||||||||||||
固有可调比 R | 50:1 | |||||||||||||||||
允许 泄漏量 | 单座 | 硬密封:Ⅳ级、 软密封:Ⅵ | ||||||||||||||||
套筒 | 硬密封:Ⅳ级、 软密封:V | |||||||||||||||||
工作温度 t(℃) | -20~220、 -40~250、 -40~450、 -60~450 | |||||||||||||||||
信号范围 (DC) | 0~10mA、 4~20mA、1~5V、 0~10V | |||||||||||||||||
电 源 电 压 | 220V、 50HZ | |||||||||||||||||
作 用 方 式 | 电开式、 电关式 | |||||||||||||||||
信号故障时阀状态 | 全开、 全关、保位 |
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
法兰距离 (L) | PN16 | 185 | 200 | 205 | 222 | 250 | 276 | 298 | 350 | 410 | 451 | 600 | 670 | 735 |
PN40 | 190 | 205 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 615 | 685 | 750 | |
PN64 | 200 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 475 | 630 | 700 | 765 | |
常温型 阀盖 H1 | PN16 | 756 | 781 | 803 | 928 | 945 | 1260 | 1270 | 1294 | 1515 | 1540 | 1565 | 1816 | 2180 |
PN40 | 766 | 791 | 813 | 938 | 955 | 1260 | 1270 | 1329 | 1545 | 1560 | 1605 | 1892 | 2130 | |
PN64 | 773 | 803 | 833 | 965 | 1000 | 1280 | 1300 | 1338 | 1575 | 1620 | 1675 | 1936 | 2202 | |
中温型 阀盖 H1 | PN16 | 956 | 981 | 1003 | 1128 | 1145 | 1510 | 1520 | 1544 | 1835 | 1860 | 1885 | 2166 | 2530 |
PN40 | 966 | 991 | 1013 | 1138 | 1155 | 1510 | 1520 | 1579 | 1865 | 1880 | 1925 | 2245 | 2480 | |
PN64 | 973 | 1003 | 1033 | 1165 | 1200 | 1530 | 1550 | 1588 | 1895 | 1940 | 1995 | 2286 | 2552 | |
Ф D | 225 | 257 | 310 | |||||||||||
H2 | PN16 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 |
PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | |
PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | |
H3 | 87 | 90 | ||||||||||||
法 兰 标 准 | GB:1.6、2.5、4.06.4Mpa ANSI:150、300、600Lb JIS:10K、20K、30K |
