一、产品用途
本阀适用于各行业消防系统管路，作用启闭及调节设备使用。
二、产品特点
1．小型轻便，容易拆装及维修，并可在水平或竖直管路上安装。
2．结构简单、紧凑，启闭迅速，使用寿命长。
3．操作扭距小、省力轻巧。
4．完全密封，双向零泄漏。
三、工作原理

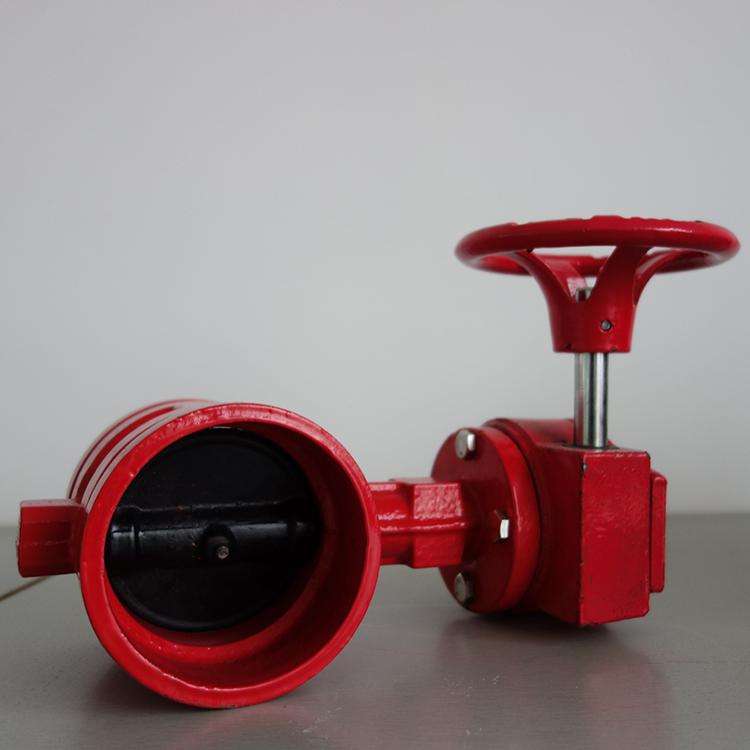

2．1本系列蝶阀主要由涡轮传动头、阀轴、阀体、o型圈、蝶板等组成。
2．2旋转涡轮传动头手轮，带动阀轴和蝶板，以达到控制流量和启闭之目的。
2．3涡轮传动头手轮旋向；顺时针旋转手轮阀门关闭，逆时针旋转手轮阀门开启。
四、主要性能参考
公称压力 | PN（MPa） | 1.6 |
试验压力 | 密封（MPa） | 3.2 |
壳体（MPa） | 6.4 | |
适用介质 | 水 | |
驱动方式 | 涡轮传动头 | |
五、执行标准
设计、制造：GB5135.6-2003《自动喷水灭火系统第六部分：通用阀门》
试验和检验：GB5135.6-2003《自动喷水灭火系统第六部分：通用阀门》
六、主要零件材料
零件名称 | 材料 |
阀体 | QT450-10 |
阀板 | QT450-10+EPDM 表面硫化EPDM橡胶 |
O型圈 | NBR |
锥销 | 06cr19ni10 |
阀杆 | 20Cr13 |
涡轮传动头 | QT450-10 |
七、主要外形连接尺寸
主要外形连接尺寸(单位：mm)
DN | A | B | L | L1 | D | D1 | D2 | D3 | H | H1 | H2 |
65 | 15 | 9 | 105 | 135 | 76.1 | 65 | 17.5 | 13 | 134 | 2.8 | 2.5 |
80 | 15 | 9 | 106 | 135 | 89 | 75 | 17.5 | 13 | 148 | 2.8 | 2.5 |
100 | 16 | 9.5 | 119 | 135 | 114 | 100 | 20.5 | 16 | 162 | 2.8 | 2.5 |
125 | 16 | 9.5 | 131 | 135 | 140 | 125 | 23.5 | 19 | 174 | 2.8 | 2.5 |
150 | 16 | 9.5 | 150 | 135 | 165.1 | 149 | 23.5 | 19 | 178 | 2.8 | 2.5 |
200 | 20.5 | 9.5 | 189 | 178 | 220 | 200 | 26.5 | 22 | 240 | 2.8 | 2.5 |
八、储存、安装、使用维护、包装、运输
1、本蝶阀应存放在干燥的仓库内，如果露天存放应增加可靠的防雨、防潮、防尘、防晒等措施。
2、安装前，应进行以下工作：
1．仔细核对使用情况是否与本蝶阀性能规范相符。
2、清洁内腔和密封面，不允许有污物附着，未清洁前勿启闭阀板。
3、检查手柄是否可靠连接。
3、可以安装在空间任意位置管路上，安装位置应保证使用，维修或更换方便；与管路连接时，应均匀紧定。
4．安装后，进行管路强度试压时，蝶板必须处于开启位置。
5．安装后，应检查如下项目：
阀门密封情况。
启闭旋转时不得有卡组现象。
启、闭状态位置是否准确。
6．手动操作时，应缓慢操作涡轮传动头准确地重合在全闭位置，密封面的压弹量为最大，密封性能最佳。
7．阀门包装里层采用气泡袋包装，外层采用纸箱包装。
8．运输首选公路汽运，特殊情况采用空运等。
九、可能发生的故障及消除方法。
故障现象 | 可能产生的部位 | 产生原因 | 检查方法 | 排除方法 |
关闭时，介质内漏 | 蝶板和阀体密封处 | 1密封面间夹污垢、泥沙等杂物 2密封面有缺陷 | 目视
压力表 | 1清洗密封面
2修复密封面 |
管路连接端渗漏 | 连接端 | 1接合面损伤 2紧固件松动或紧固不均 | 目视
压力表 | 1修复接合面
2均匀旋紧紧固件 |
