对于电动蝶阀有些人压根不懂如何接线，不知道从电动执行器接线到控制柜上，那接下来由上海京蝶阀门技术人员告诉你如何接线。

    第一：电动蝶阀需要配备控制箱，可以由客户自行采购，也可以让我司帮忙配套。控制箱分为380V，220V和24V，客户根据工矿选择相应的电源线。对于电动控制箱接线图如下：

也可以找客服要完整控制箱说明书。

    第二：电动蝶阀的电动执行器也分为380V，220V和24V，执行器上的接线图因为电压不同，接线也会有不同，大家可以根据相应的电压找对应的接线图。如下：

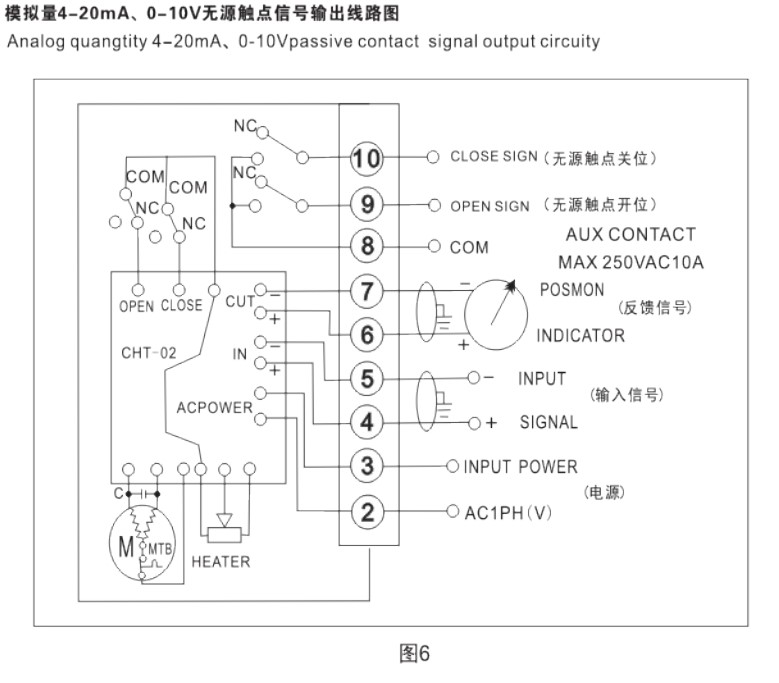

电动智能型（适用于24V,220V）

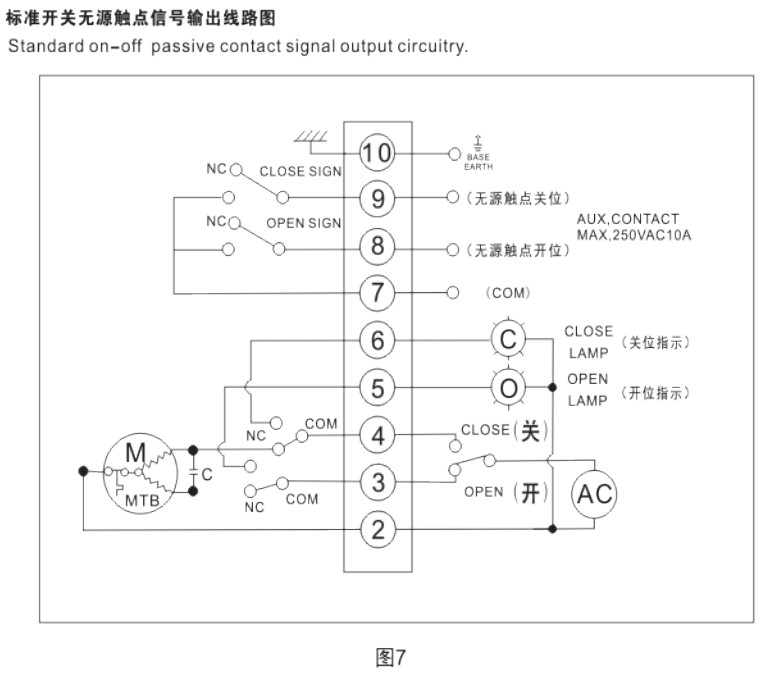

电动执行器（适用于220V）

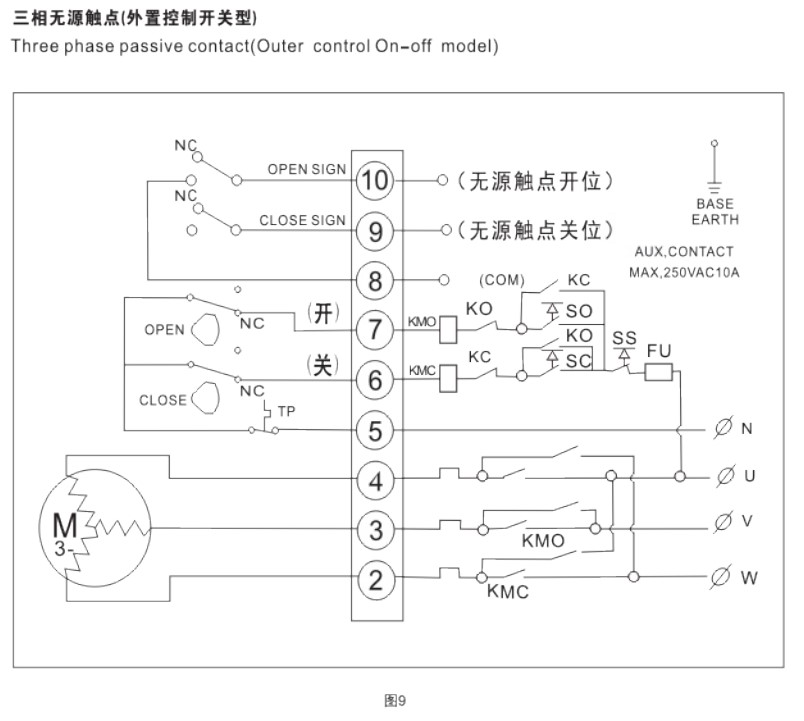

电动执行器（适用于380V）
